Hochfeste Schäkel

Schäkel gerade mit Mutter und Splint

Art.-Nr. Nenngröße WLL
(t)		 Bügel-
durchmesser
(d1)
(mm)		 Augen-
durchmesser
(d2)
(mm)		 Bolzen-
durchmesser
(d3)
(mm)		 innere
Weite
(b1)
(mm)		 äußere
Weite
(b2)
(mm)		 innere
Länge
(h1)
(mm)		 Gewicht pro Stk.
(kg)
100048-00,5 1/4 0,50 6 17 8 12 26 22 0,06
100048-00,7 5/16 0,75 8 21 10 13 29 26 0,10
100048-01,0 3/8 1,00 9 26 12 16 36 31 0,14
100048-01,5 7/16 1,50 11 28 14 18 40 36 0,18
100048-02,0 1/2 2,00 13 30 16 21 47 41 0,32
100048-03,2 5/8 3,25 16 42 19 27 59 51 0,65
100048-04,7 3/4 4,75 19 48 22 32 70 60 1,03
100048-06,5 7/8 6,50 22 57 25 36 80 71 1,62
100048-08,5 1 8,50 25 62 28 43 93 81 2,18
100048-09,5 1 1/8 9,50 28 69 32 46 104 90 2,87
100048-12,0 1 1/4 12,00 32 78 35 52 116 100 4,60
100048-13,5 1 3/8 13,50 35 86 38 57 127 113 6,00
100048-17,0 1 1/2 17,00 38 94 42 60 136 124 7,69
100048-25,0 1 3/4 25,00 44 112 50 73 161 146 12,69
100048-35,0 2 35,00 50 127 55 83 185 171 17,90
100048-55,0 2 1/2 55,00 62 152 70 105 232 203 37,80
100048-85,0 3 85,00 76 200 85 127 279 216 55,00
100048-120 3 1/2 120,00 88 203 95 133 309 262 86,50
100048-150 4 150,00 100 228 107 140 340 260 123,00

Schäkel geschweift mit Mutter und Splint

Art.-Nr. Nenngröße WLL
(t)		 Bügel-
durchmesser
(d1)
(mm)		 Augen-
durchmesser
(d2)
(mm)		 Bolzen-
durchmesser
(d3)
(mm)		 innere
Weite
(b1)
(mm)		 äußere
Weite
(b2)
(mm)		 Weite
Bügel
(b3)
(mm)		 innere
Länge
(h1)
(mm)		 Gewicht pro Stk.
(kg)
100047-00,5 1/4 0,50 6 17 8 12 26 19 28 0,07
100047-00,7 5/16 0,75 8 21 10 13 29 21 31 0,10
100047-01,0 3/8 1,00 9 26 12 16 36 24 36 0,15
100047-01,5 7/16 1,50 11 28 14 18 40 27 42 0,21
100047-02,0 1/2 2,00 13 30 16 21 47 30 48 0,34
100047-03,2 5/8 3,25 16 42 19 27 59 38 60 0,68
100047-04,7 3/4 4,75 19 48 22 32 70 45 71 1,11
100047-06,5 7/8 6,50 22 57 25 36 80 51 85 1,66
100047-08,5 1 8,50 25 62 28 43 93 59 95 2,35
100047-09,5 1 1/8 9,50 28 69 32 46 104 67 109 3,22
100047-12,0 1 1/4 12,00 32 78 35 52 116 73 119 4,98
100047-13,5 1 3/8 13,50 35 86 38 57 127 83 133 6,36
100047-17,0 1 1/2 17,00 38 94 42 60 136 85 146 8,14
100047-25,0 1 3/4 25,00 44 112 50 73 161 114 178 14,29
100047-35,0 2 35,00 50 127 55 83 185 133 197 20,10
100047-55,0 2 1/2 55,00 62 152 70 105 232 171 267 43,60
100047-85,0 3 85,00 76 200 85 127 279 200 330 66,98
100047-120 3 1/2 120,00 88 203 95 133 309 232 372 103,00
100047-150 4 150,00 100 228 107 140 340 250 368 141,00

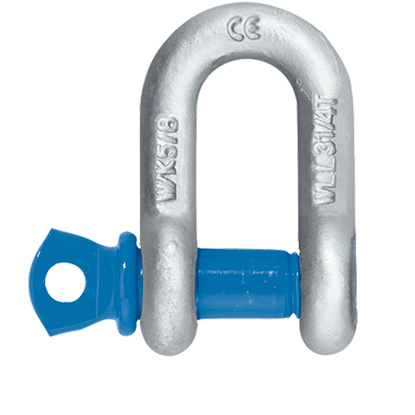

Schäkel gerade mit Augbolzen

Art.-Nr. Nenngröße WLL
in t		 Bügel-
durchmesser
(d1)
mm		 Augen-
durchmesser
(d2)
mm		 Bolzen-
durchmesser
(d3)
mm		 innere
Weite
(b1)
mm		 äußere
Weite
(b2)
mm		 innere
Länge
(h1)
mm		 Gewicht pro
Stk. in kg
100050-00,3 3/16 0,33 5 16 6 10 20 19 0,03
100050-00,5 1/4 0,50 6 17 8 12 26 22 0,05
100050-00,7 5/16 0,75 8 21 10 13 29 26 0,08
100050-01,0 3/8 1,00 9 26 12 16 36 31 0,13
100050-01,5 7/16 1,50 11 28 14 18 40 36 0,17
100050-02,0 1/2 2,00 13 30 16 21 47 41 0,30
100050-03,2 5/8 3,25 16 42 19 27 59 51 0,57
100050-04,7 3/4 4,75 19 48 22 32 70 60 0,98
100050-06,5 7/8 6,50 22 57 25 36 80 71 1,46
100050-08,50 1 8,50 25 62 28 43 93 81 1,96
100050-09,50 1 1/8 9,50 28 69 32 46 104 90 2,75
100050-12,0 1 1/4 12,00 32 78 35 52 116 100 4,11
100050-13,5 1 3/8 13,50 35 86 38 57 127 113 5,20
100050-17,0 1 1/2 17,00 38 94 42 60 136 124 6,81
100050-25,0 1 3/4 25,00 44 112 50 73 161 146 11,30
100050-35,0 2 35,00 50 127 55 83 185 171 16,50
100050-55,0 2 1/2 55,00 62 152 70 105 232 203 34,20

Schäkel geschweift mit Augbolzen

Art.-Nr. Nenngröße WLL
in t		 Bügel-
durchmesser
(d1)
mm		 Augen-
durchmesser
(d2)
mm		 Bolzen-
durchmesser
(d3)
mm		 innere
Weite
(b1)
mm		 äußere
Weite
(b2)
mm		 Weite
Bügel
(b3)
mm		 innere
Länge
(h1)
mm		 Gewicht pro
Stk. in kg
100049-00,3 3/16 0,33 5 14 6 10 20 15 23 0,03
100049-00,5 1/4 0,50 6 17 8 12 26 19 28 0,05
100049-00,7 5/16 0,75 8 21 10 13 29 21 31 0,08
100049-01,0 3/8 1,00 9 26 12 16 36 24 36 0,15
100049-01,5 7/16 1,50 11 28 14 18 44 27 42 0,20
100049-02,0 1/2 2,00 13 30 16 21 47 30 48 0,31
100049-03,2 5/8 3,25 16 42 19 27 59 38 60 0,62
100049-04,7 3/4 4,75 19 48 22 32 70 45 71 1,00
100049-06,5 7/8 6,50 22 57 25 36 80 51 84 1,58
100049-8,50 1 8,50 25 62 28 43 93 59 95 2,30
100049-9,50 1 1/8 9,50 28 69 32 46 104 67 109 3,05
100049-12,0 1 1/4 12,00 32 78 35 52 116 73 119 4,31
100049-13,5 1 3/8 13,50 35 86 38 57 127 83 133 5,98
100049-17,0 1 1/2 17,00 38 94 42 60 136 86 146 7,21
100049-25,0 1 3/4 25,00 44 112 50 73 161 114 178 12,70
100049-35,0 2 35,00 50 127 55 83 185 133 197 18,20
100049-55,0 2 1/2 55,00 62 152 70 105 232 171 267 40,20
